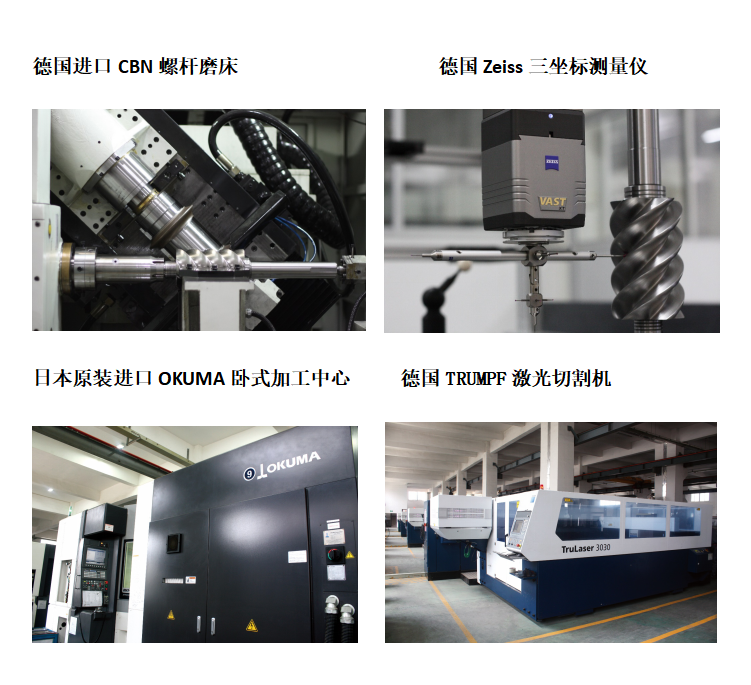

生产设备展示

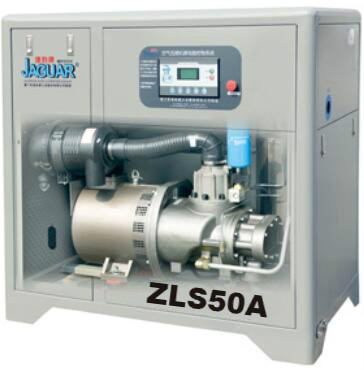

捷豹同轴异步直联螺杆空压机简介

技术特点

1、自动监测控制机组24小时连续运转，实现全自动无人化操作。

2、缺相保护：三相电源中的任意一相或两相断开，控制电路自动切断电源，有效地保护电机安全可靠地运行，同时屏幕显示该信息。

3、逆相保护：当电机三相电源的相序有误或缺相时（导致运转方向相反），不能启动电机。以避免逆转对主机转子造成磨损，同时屏幕显示相对应的故障信息。

4、过载保护：当电机超负荷运行，控制电路自动切断电源。避免超载荷运行引起电机烧毁，同时屏幕显示该信息。

5、超温保护：排气温度超过设定值时，控制电路自动切断电源，同时屏幕显示该信息。以免高温运行引起系统故障。

6、超压保护：自动检测压力，根据压力大小自动调整加载、卸载，供气压力可任意设定(在设定范围内)，当压力在自动调整后仍然超过设定上限值，控制电路自动切断电源，同时屏幕显示该信息；储油桶上装有安全阀，当桶内压力大于安全阀开启压力时，安全阀开始泄压，防止桶内压力过高，使整机安全运行。

7、空载保护：当系统用气较小，空载运行超过设定时间(设定时间可随时于显示面板上更改)，系统自动停车以节省能耗。

8、自动降压启动：系统采用空载起动，起动电流小，对电网的冲击小。

9、进气调节：根据客户用气量的大小自动调节进气量，节省部分电能。

10、自动卸载：停机前先卸载一段时间后，电机再停止，可避免设备重载启动。

11、风扇或水泵的启停是根据实际排气温度来控制，有利于延长风扇、水泵及整机的使用寿命，节约电能。

12、空气过滤器、油气分离器、油过滤器自动报警装置。当空气过滤器、油气分离器、油过滤器任何一个需要更换时，系统会自动提示您，避免您提前更换造成的运行成本的浪费或延迟更换引起的设备故障。

13、报警装置：当设备发生故障时，报警灯亮并发出报警声响。


螺杆空压机主要特点

机头部分

螺杆式空气压缩机采用捷豹自主研发第三代型线，由台湾团队历时三年开发完成，采用最新设计的5：6非对称齿形，由“线”密封到“带”密封的优化型线，利于油膜的形成，极大的减小内泄漏，具有高效、节能、低噪的优点，捷豹牌螺杆式空压机已成为使用环境恶劣的压缩机用户的基础设备之一。

1）、转子直径大，容积效率高。

2）、转子材质

捷豹牌螺杆式空压机的转子全部采用原装优质铬镍合金钢。具有钢性好、强度高、耐磨损的优点，有效提高转子的寿命，设计寿命10年以上。

3）、轴承

捷豹牌螺杆式空气压缩机采用瑞典SKF原装轴承，经久耐用。

4）、加工

捷豹牌螺杆式空气压缩机转子的加工、检测设备采用英国、德国、日本等世界一流的设备，在德国进行加工、组装，所有的加工和组装都在恒温车间完成，加工精度极高。

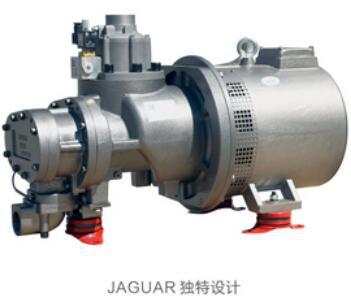

5）、无轴承悬垂直同轴结构

主机与驱动机直接相联，无轴承悬垂直同轴结构保证传动损耗在最下限，比皮带传动和联轴器传动提高2%~5%的传动效率，完全密封的耐油性IPM永久磁石高速电机，彻底削减了机械传动。


控制系统

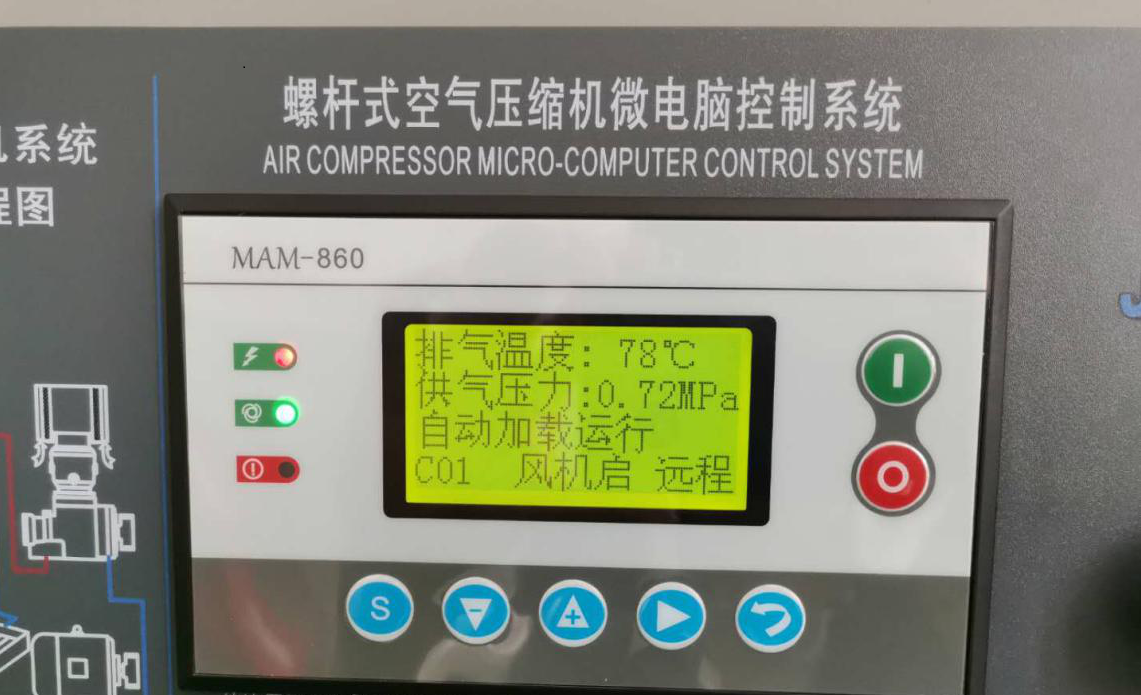

1）、操控界面简明易懂


中英文液晶显示触摸屏：采用多种高精度传感器实时检测当前系统的排气温度、输出压力、电流、功率以及油滤、油分、空滤的使用情况，当油滤发生堵塞时可自动报警提醒，当机组发生故障,，控制系统显示当前故障信息，并输出报警声音（可添加闪光蜂鸣器），电脑控制系统会根据不同情况做出相应的反应，及时提示更换部件并作必要的维护。

2）、控制原理安全、可靠、先进

压力与温度的测量分别采用高精度抗干扰的压力传感器和温度传感器经A/D转换后，以数字量送入微电脑进行处理。数字信号的输入与输出均有光电隔离防干扰。保证了该电路的高抗干扰性能；以最新硬件配合捷豹压缩机之特有软件，特有的智能控制模式，系统可根据用户的使用情况进行自学习，了解用户的使用工况，自行判断下次休眠时间，可跟据空气需求量自动调节压缩机排气量及载荷，运行更可靠，更省电。

3）、节能的ON/OFF加容调控制方式

采用原装进口的最新一代气控元件，独特的气量控制系统使压缩机运转稳定、可靠。蝶式进气控制阀，集进气、断油及止逆功能于一体，彻底杜绝了倒喷油的现象。通过容调阀能随着实际使用气量的多少，调整进气阀的开度（100%～0%范围内全自动调节）使产气量与实际用气量相匹配。从而自动的调整马力的消耗。既能节省能源又能避免电机的频繁启动，极大程度的延长了整机的使用寿命。

4）、联动控制

若同一空压站下有多台机器时，可启用联动功能进行多机联合控制，根据检测的压力数据进行分析，当用气量有富余时，系统从中筛选一台运行时间较长的机型进行停机，当用气量不足时，系统从中启动闲置的机器进行补足供气。减少不必要的运行浪费，并延长机组寿命。

5）、远程控制与通讯

Ø 控制箱内的远程控制接口与远程集控室连线接好，并设置为远程控制时，空压机可向远程集控室发出二个反映机器状态的信号：故障信号、运行信号；集控室可向空压机输入开机和关机两个信号。(非标准配置，客户可选择)

Ø 控制箱内的远程控制端口配置本公司的电脑网络监控系统（非标准配置，客户可选择），可以远程分析计算空压机当前供气压力、排气温度、各相电流及空压机当前运行情况，生成报表及实时图形；用户还可利用系统远程查看空压机设置界面、更改机器的运行参数。此外用户如有两台以上的同种控制系统空压机，该远程控制还同时具有远程联动控制的功能。

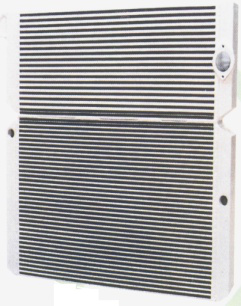

冷却系统

独特的冷却流场设计
